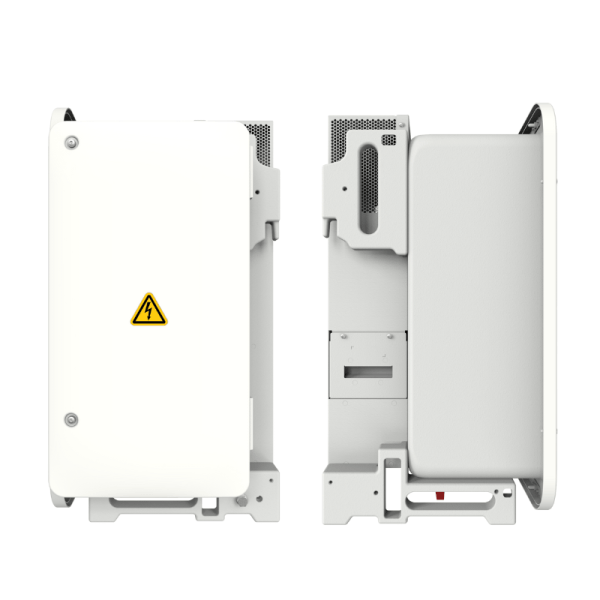

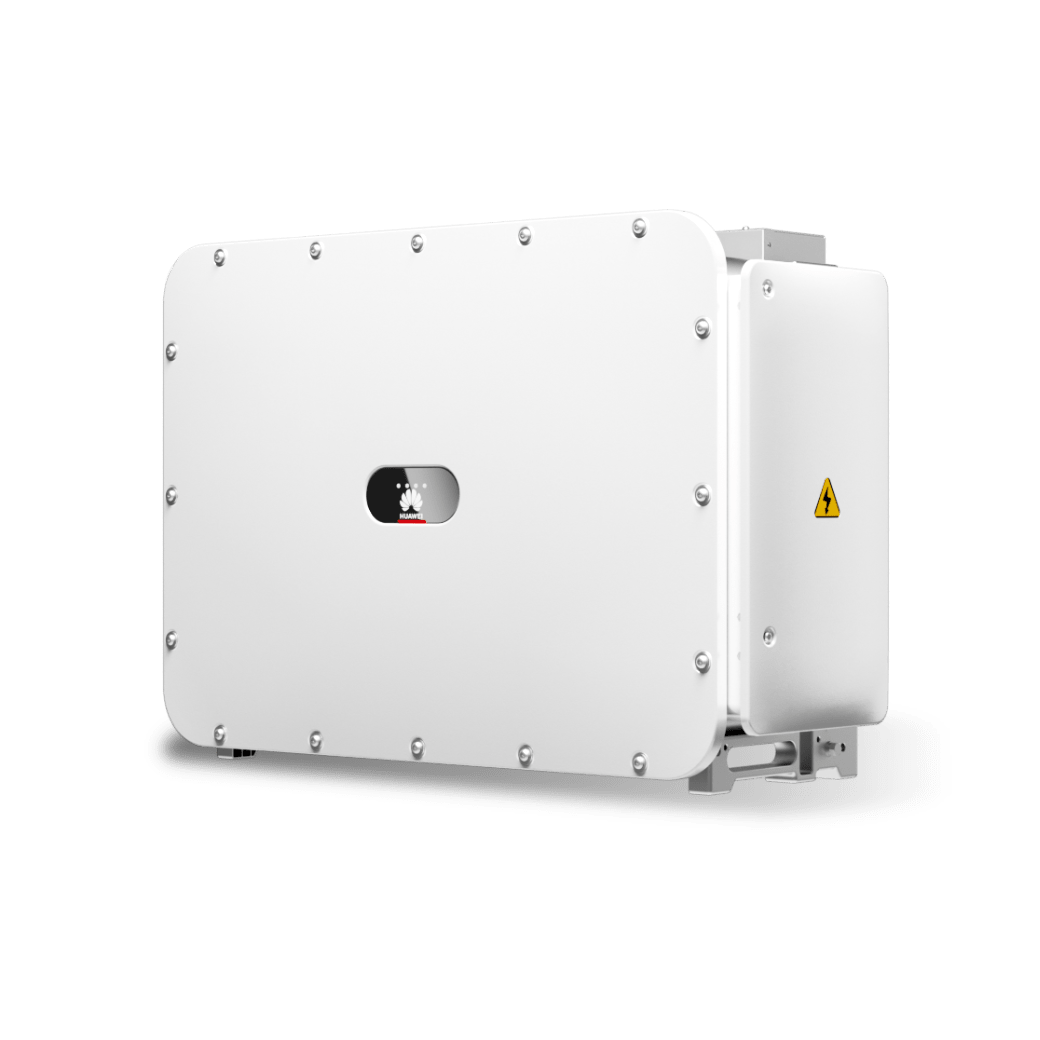

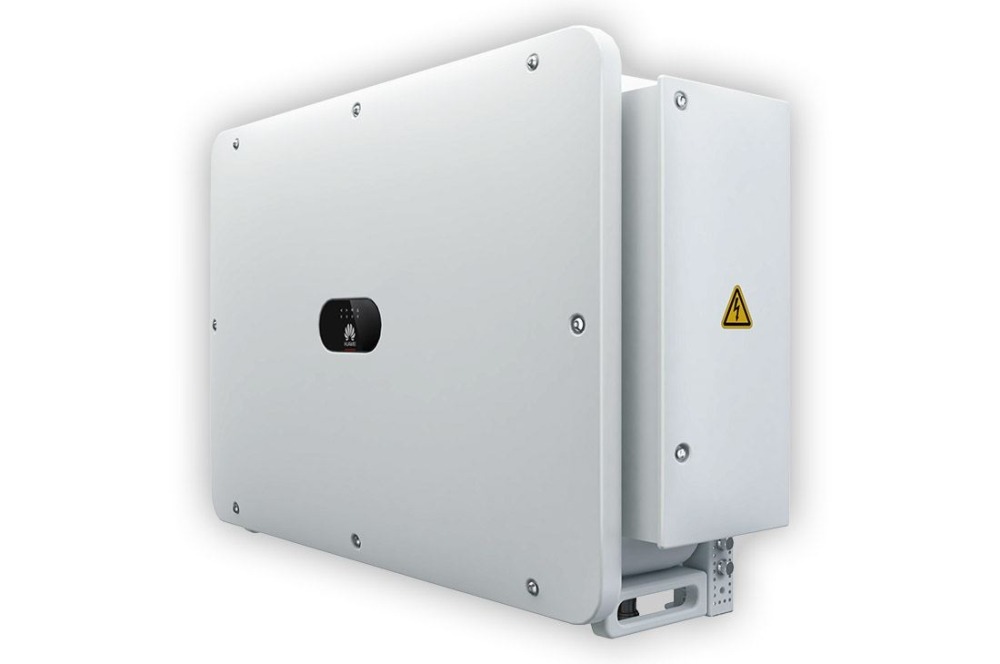

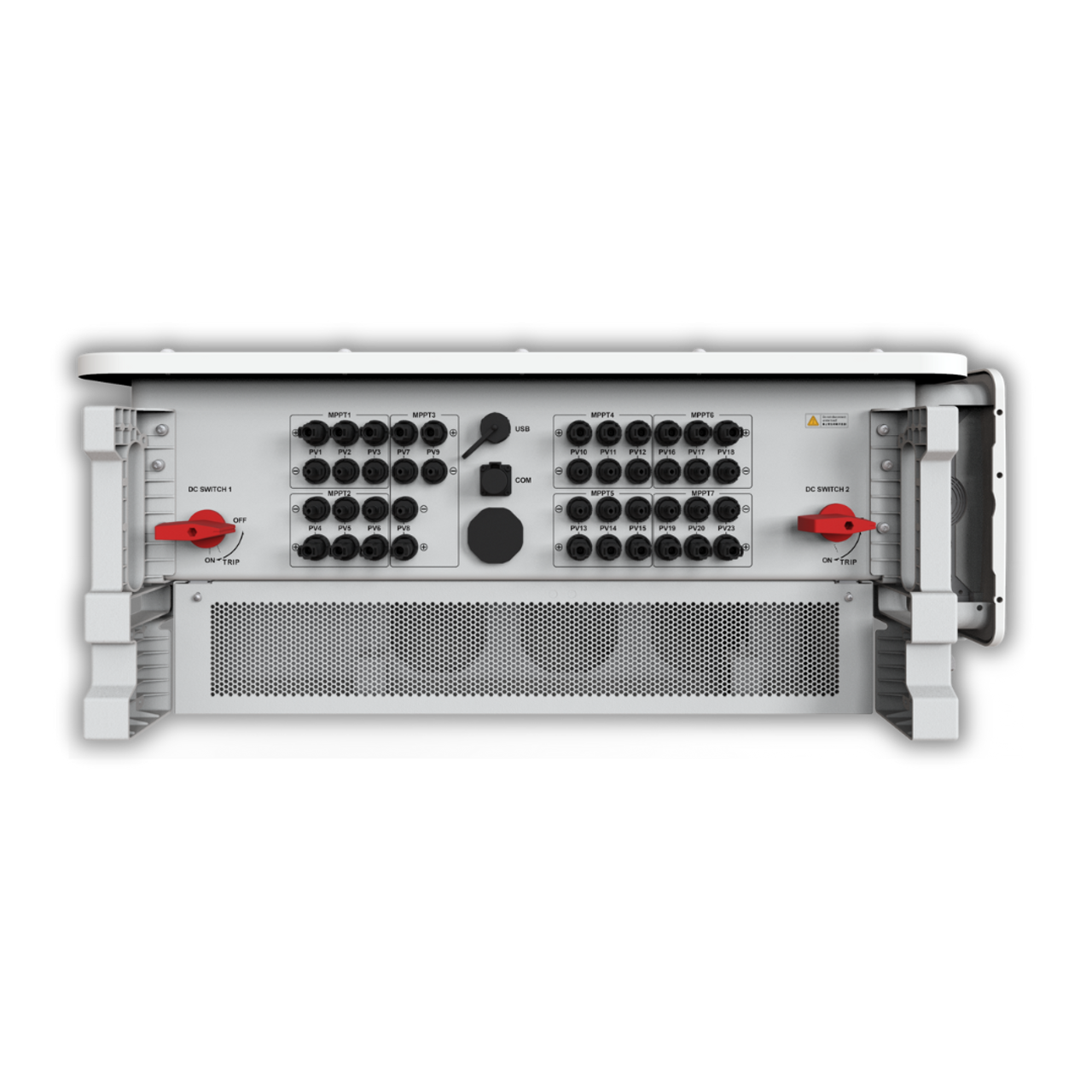

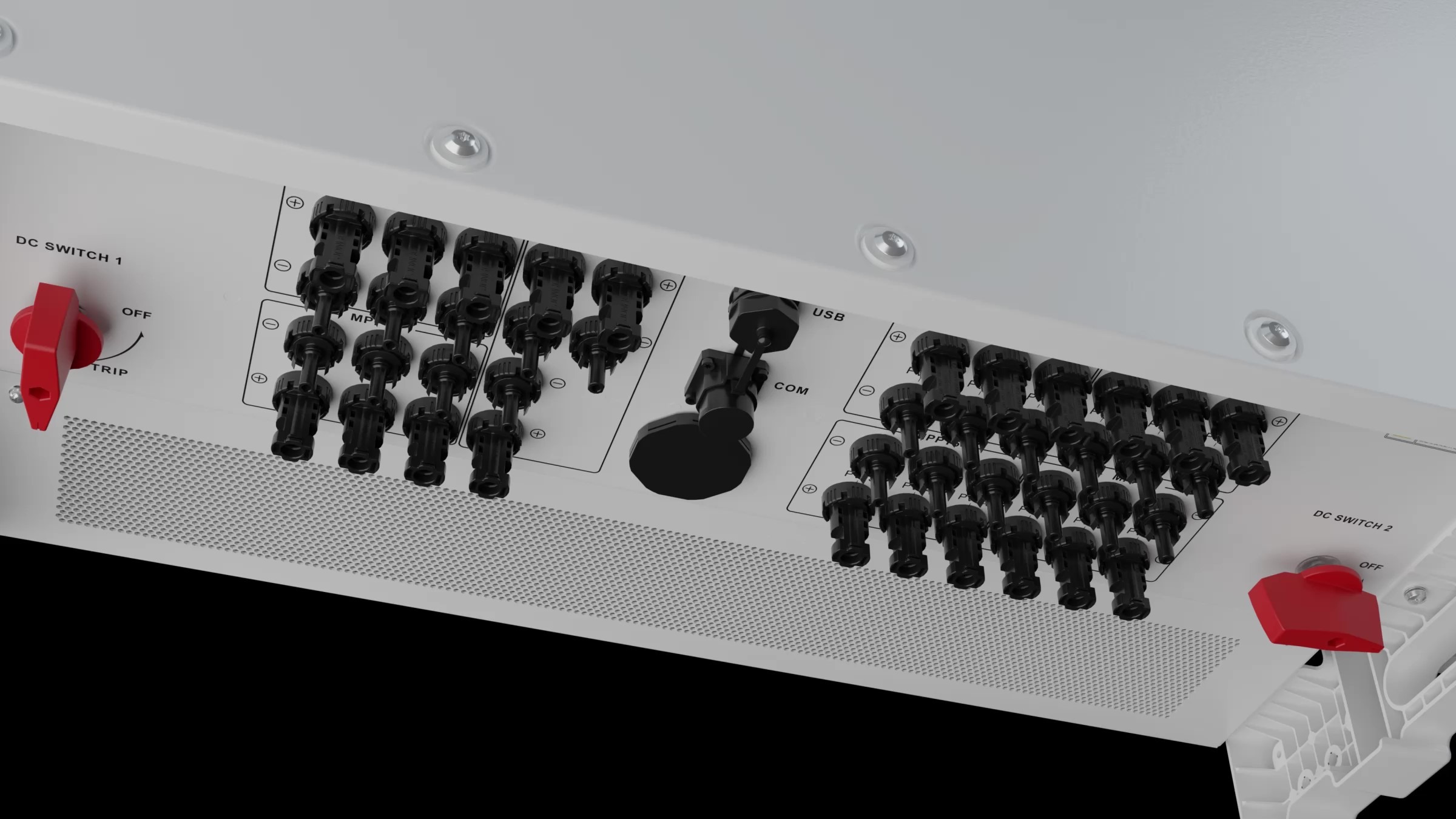

HUAWEI SUN2000150KTLMG0

اینورتر متصل به شبکه به انگلیسی: grid-tie inverter نوعی اینورتر است که علاوه بر تبدیل جریان مستقیم (DC) به جریان متناوب (AC)، قابلیت همگام شدن به منظور اتصال به شبکه برق را دارد. کاربرد آن در تبدیل ولتاژ DC پانل‌های خورشیدی یا توربین‌های بادی به ولتاژ AC به منظور اتصال به شبکه سراسری برق است.
در بسیاری از کشورها، نیروگاه‌های کوچک خانگی یا تجاری مجوز فروش برق تولیدی خود را به شبکه نیروگاهی کشور دارند. در این حالت یک کنتور دیگر برای محاسبه برق تزریق شده به شبکه توسط مشترک، نصب می‌شود. به عنوان مثال اگر مشترکی در طول یک ماه ۵۰۰ کیلووات ساعت برق تولید کند میبایست هزینه 500 کیلووات برق تولیدی را از مراجع خریدار انرژی از نیروگاه های خورشیدی را دریافت کند.
اینورتر متصل به شبکه، جریان DC را دریافت و آن را به جریان AC تبدیل می‌کند و می‌تواند این جریان را به شبکه برق کشور تحویل دهد. فرکانس خروجی اینورتر متصل به شبکه باید با فرکانس برق شهر (۵۰ یا ۶۰ هرتز) برابر باشد. همچنین نباید بین ولتاژ خروجی اینورتر و ولتاژ شبکه اختلاف فاز وجود داشته باشد. سطح ولتاژ اینورتر و ولتاژ شبکه نیز باید برابر باشد. به وسیله سنسورهای مختلفی که درون اینورتر وصل شده است همه این پارامترها به دقت تنظیم می‌شود.
اینورترهای متصل به شبکه طوری طراحی شده‌اند که هنگامیکه برق شبکه سراسری قطع می‌شود، برق خروجی آنها نیز قطع شود که این یک استاندارد حفاظتی ( استاندارد جلوگیری از برق جزیره ای ) میباشد. به طور مثال زمانیکه برق شبکه به منظور تعمیرات قطع می‌شود اینورتر نیز باید به طور اتوماتیک خاموش شود تا تکنسین‌ها در حین کار دچار برق گرفتگی نشوند.
اینورتر متصل به شبکه این امکان را به صاحبان واحدهای مسکونی می‌دهد که علاوه بر تولید انرژی تجدید پذیر، در مواقعی که امکان تولید برق خورشیدی وجود ندارد (مثلاً هنگام شب)، نیاز خود را از برق سراسری تأمین کنند و نیازی به بانک باتری نداشته باشند.
مشخصه‌ها
سازندگان این اینورترها مشخصه‌های آن را در دیتاشیت دستگاه منتشر می‌کنند. برخی از این مشخصه‌ها به صورت زیر است:
• توان نامی خروجی: این مقدار در حدود چند صد وات یا کیلووات میباشد . در بعضی از اینورترها، توان نامی خروجی متناسب با ولتاژ خروجی تغییر می‌کند.
• ولتاژ خروجی: این مقدار نشان دهنده آن است که اینورتر قابلیت اتصال به کدام نوع شبکه را دارد. مثلاً اینورترهای با خروجی ۲3۰ ولت قابلیت نصب به شبکه تک فاز و اینورترهای با ولتاژ ۳۸۰ الی ۴2۰ ولت قابلیت اتصال به شبکه سه فاز را دارند.
